LF-107 Luńák 5,1m

7. 4. 2022

Vice info : Munzar Model Production. Video záletu ZDE

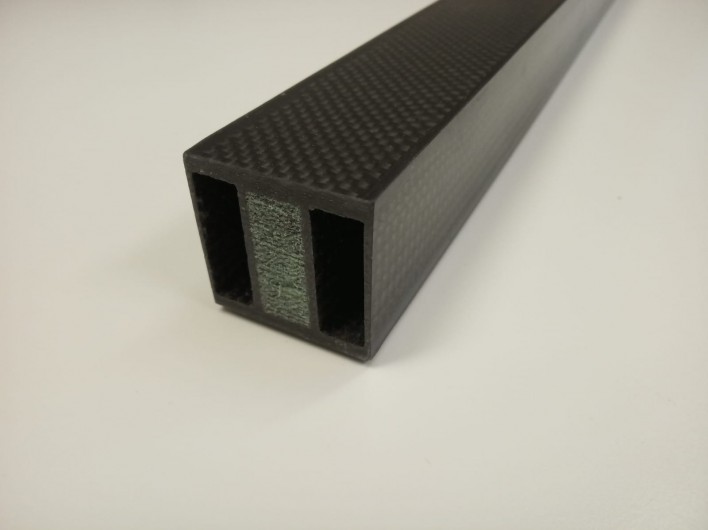

Uhlíková spojka s kapsami pro balast. O rozměrech 40x38x800 mm.

Naseparované formy vztlakovek a křidélek. Formy mají Imitaci plátna jako skutečný stroj.

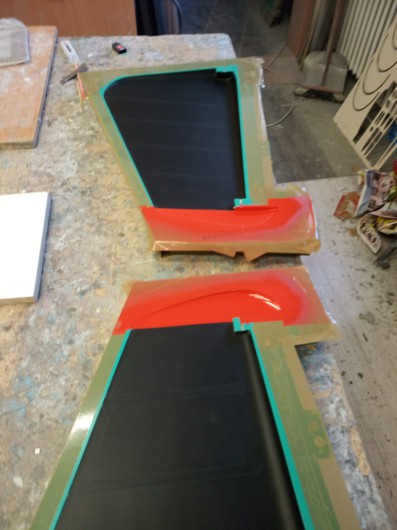

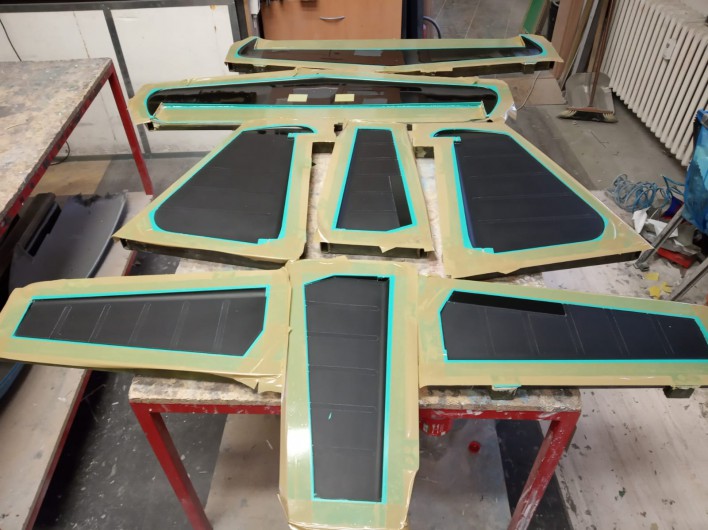

Formy pro kormidla a stabilizátor nachystáno na laminování.

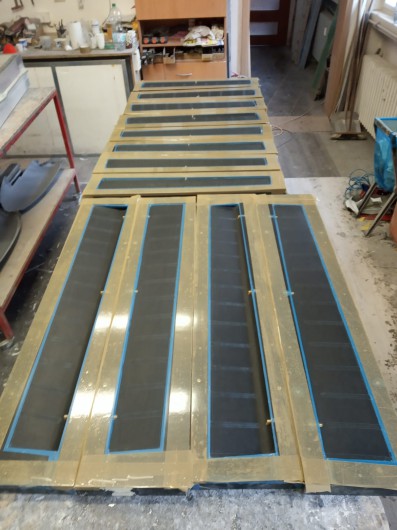

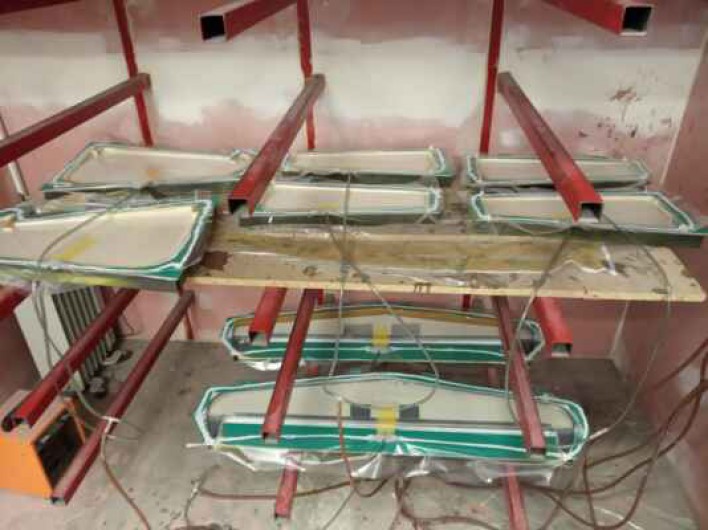

Edit 14.10. vakuování forem řídících ploch.

Stabilizátor nachystaný na zavření do formy.

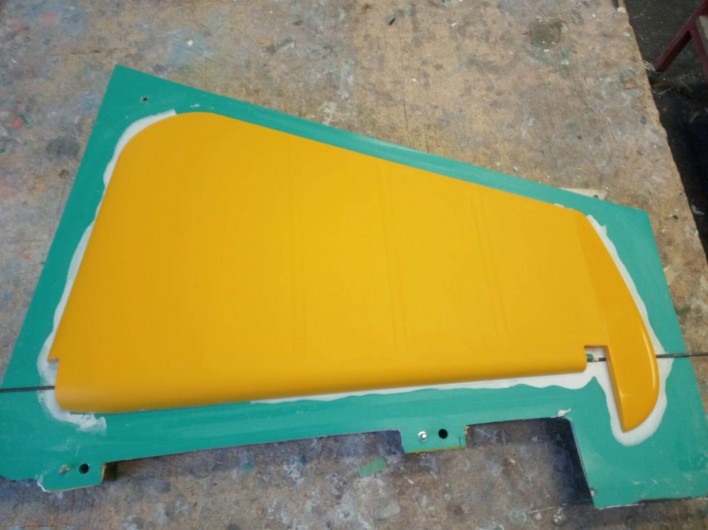

Směrovka před vytažením .

Další směrovka v jiném provedení , dle předlohy .

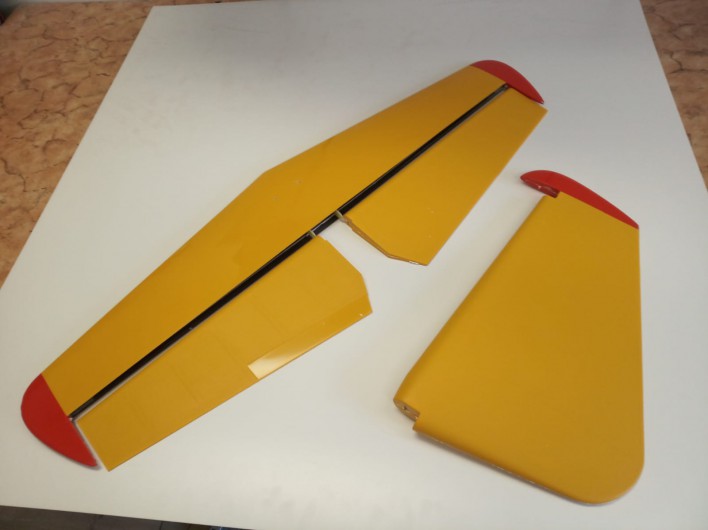

Edit 2.11.2021

Edit 4.11.2021

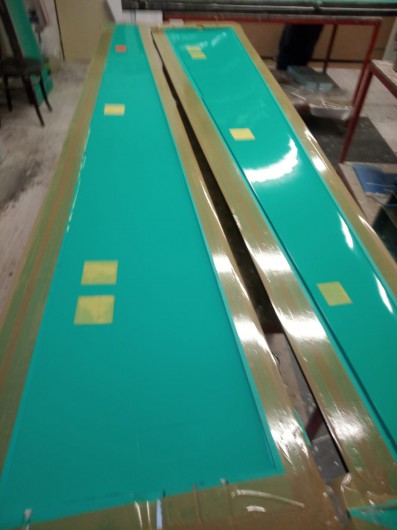

Edit 9.11.2021 Formy na křídla jsou připraveny na laminovaní.

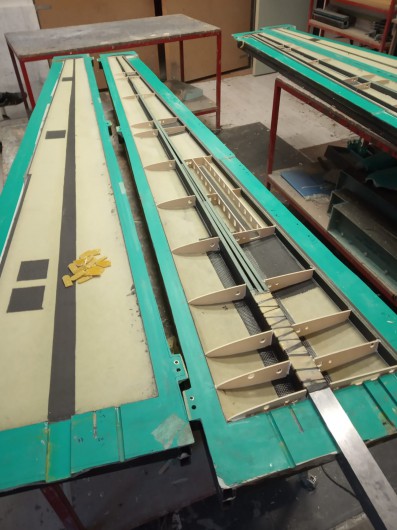

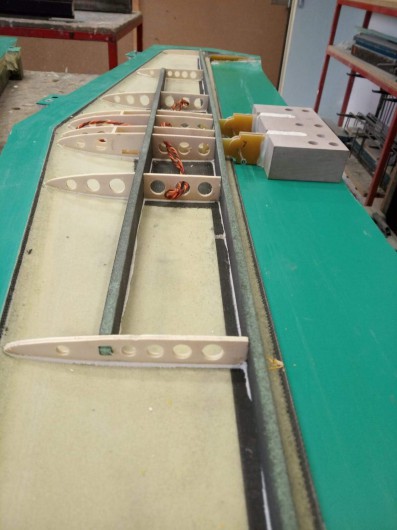

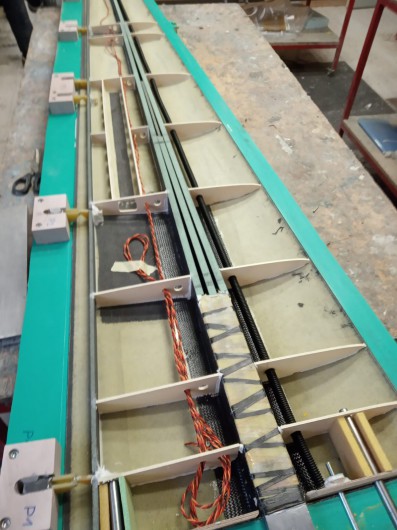

Edit 12.11.2021 Křídla jsou vylaminováná,osažena žebry,nosníkem,stojny a připravena na zavření do formy.

Edit 20.11.2021

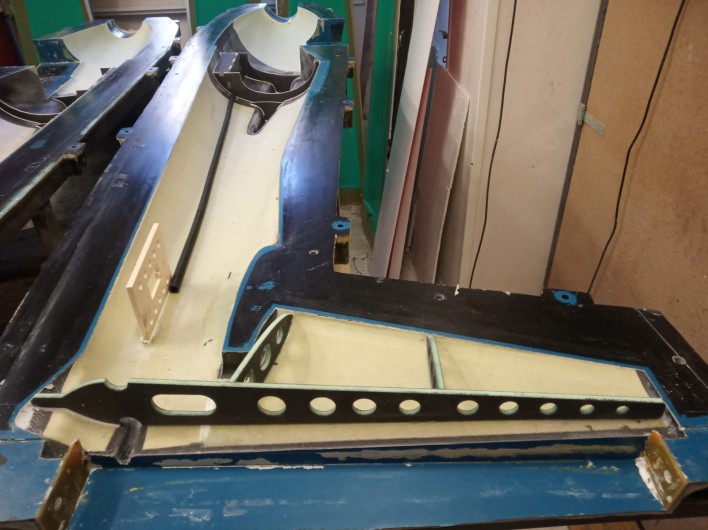

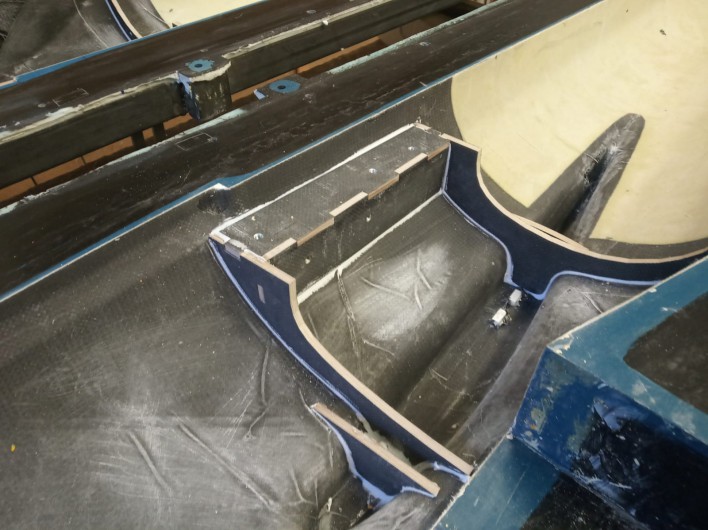

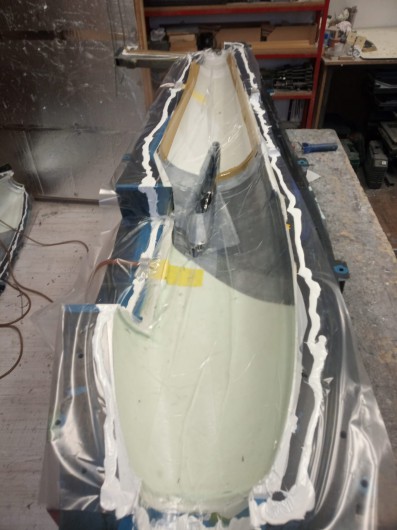

Edit 2.12 2021 První trup Luňáka se začíná laminovat,

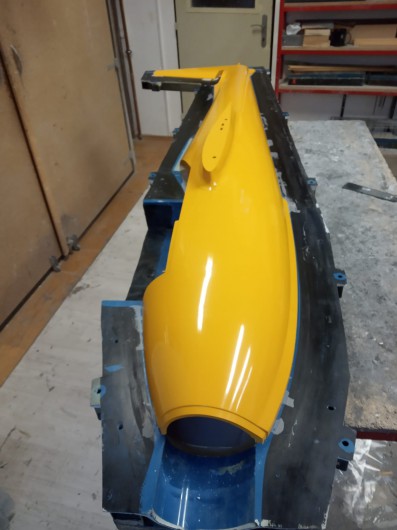

První sériový trup LF -107

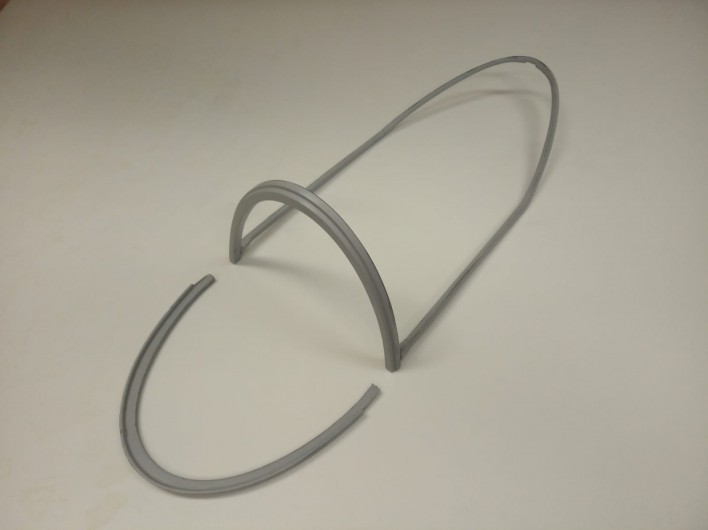

Přední část rámečku a odsouvací část kabiny

Edit 26.1.2022

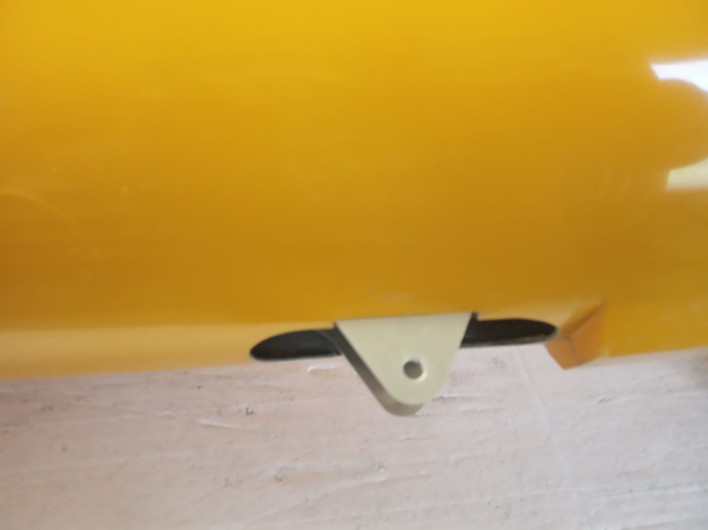

Závěs podvozku pro kolo o průměru 100 mm.

Edit 27.1.2022

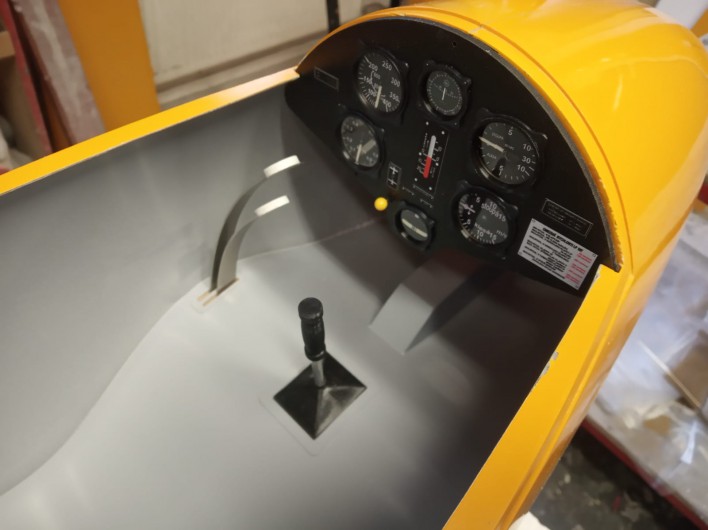

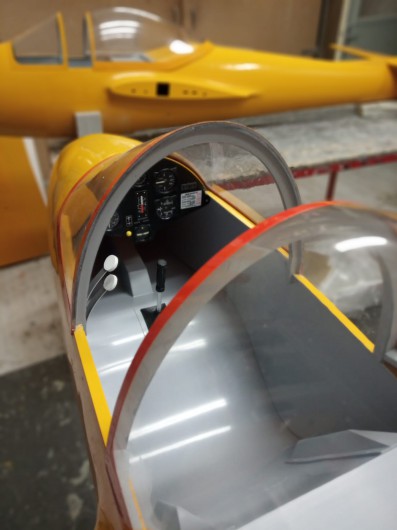

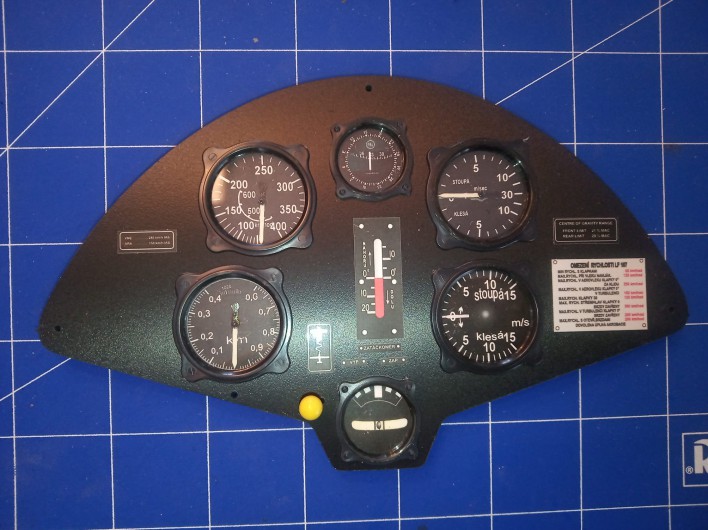

Maketová přístrojová deska LF-107

Edit 31.1.2022

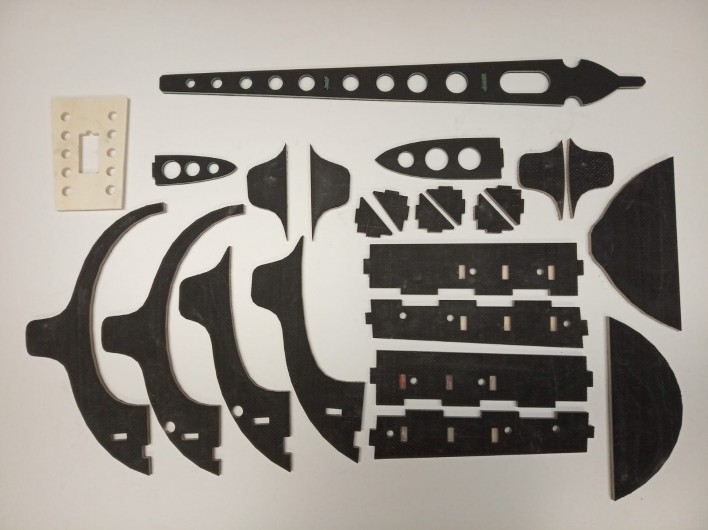

Trupové přepážky a uchycení podvozku, vše z letecké překlížky 6mm a přelaminováno uhlíkovou tkaninou 200g.

Trup Luňáka je sendvičové uspořádání v přední části je sklo 80g a 2x 240g střední a zadní část trupu je sklo 80g + uhlík 160 g + Herex a sklo 80g. Výztuha v centroplánu je uhlík 160g. Na pravé straně trupu je přilaminována průchodka pro elektro svazek.

Edit 1.2.2022

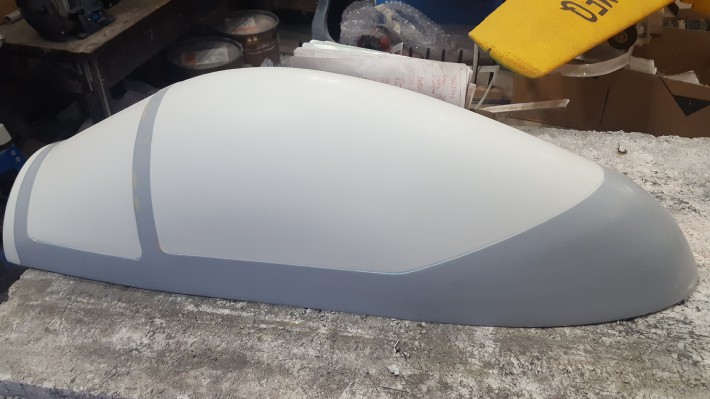

Kopyto na překryt kabiny

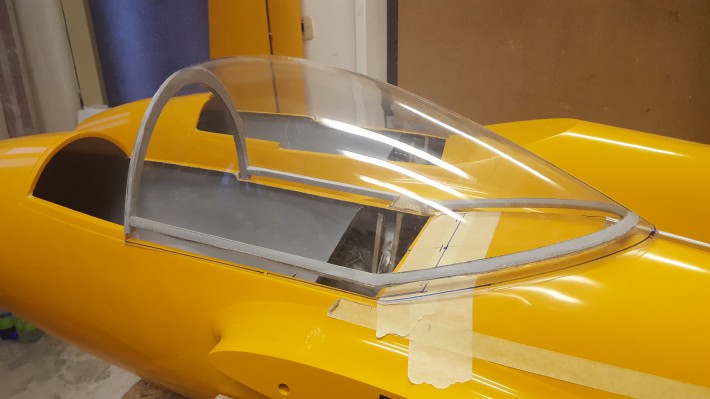

Překryt Kabiny Vivak

Edit 9.2.2022

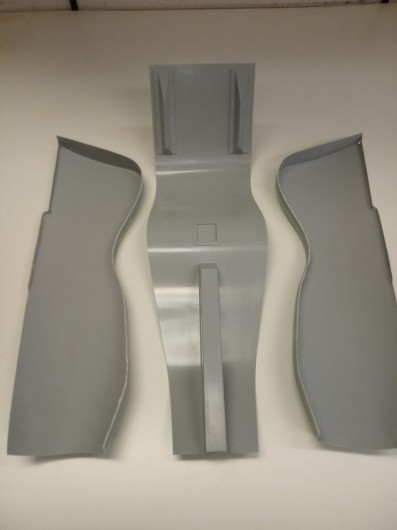

Boční kryty a spodní část kabiny. Boční kryty jsou přilepeny do trupu, spodní část podlahy je oddělávací.

Edit 21.2.2022

Video : odsouvání kabiny - odklopení krytu pro montáž křídel a nabíjení baterii zde + video brzdy a krytka trupu při montáži VOP.

Další foto stavby naleznete zde

Video záletu zde

Technické údaje:
- Rozpětí: 5140 mm
- Délka: 2300 mm
- Profil křídla: SD 6060 mod.
- profil VOP: symetrické 9%
- Plocha křídla: 163 dm²
- Plocha VOP: 22 dm²
- Plošné zatížení: cca. 92 g/dm²
- prázdná hmotnost: cca 11 kg
- letová hmotnost: od 15 kg
- měřítko: 1:2,8
